工作原理

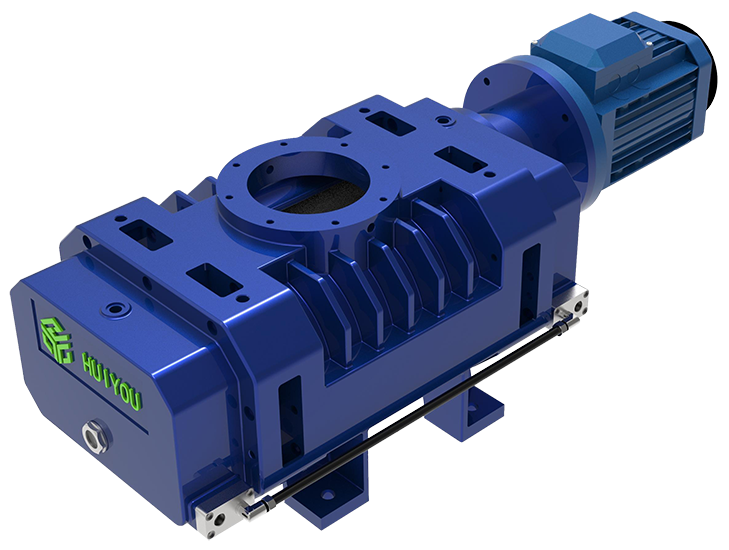

在羅茨真空泵泵體中，兩個三葉轉子平行安裝在泵體內，兩個三葉轉子沿相反方向運轉，通過兩個三葉轉子的旋轉吸入介質氣體，對其進行壓縮并將其輸送至下一級真空泵入口。
兩個三葉轉子既不相互接觸，也不與泵體接觸。因此，泵腔內無需添加任何潤滑液或工作液，也可稱作為干式羅茨真空泵。
下方圖Ⅰ至圖Ⅳ為兩個三葉轉子在泵腔內旋轉并完成一次吸、排氣的過程
主要特點
■ 轉子均為三葉型轉子，相比傳統二葉型轉子，抽氣效率更高、溫升更低、噪音低振動小、穩定性也更好。
■ 端蓋采用鏤空風冷設計，油箱蓋采用水冷設計，泵運行溫度更低。
■ 羅茨泵兩端均采用油潤滑，軸承潤滑可靠，壽命更長。
■ 羅茨泵密封采用軸端機械密封加內部復合密封的方式，密封結構安全可靠。
■ 羅茨泵一般作為增壓泵使用，不建議單獨使用。
